- 產品概述
功能特性
支持自動曝光、手動曝光、一鍵曝光等快門模式，支持增益調節
支持TDI功能，可根據需求選擇成像模式
支持明場均勻性校正以及LUT、Gamma校正、空間校正等
支持增強信噪比、紫邊校正、超級調色等功能
兼容Camera Link協議及GenICam標準
訂貨型號
MV-CL086-91CC-PRO

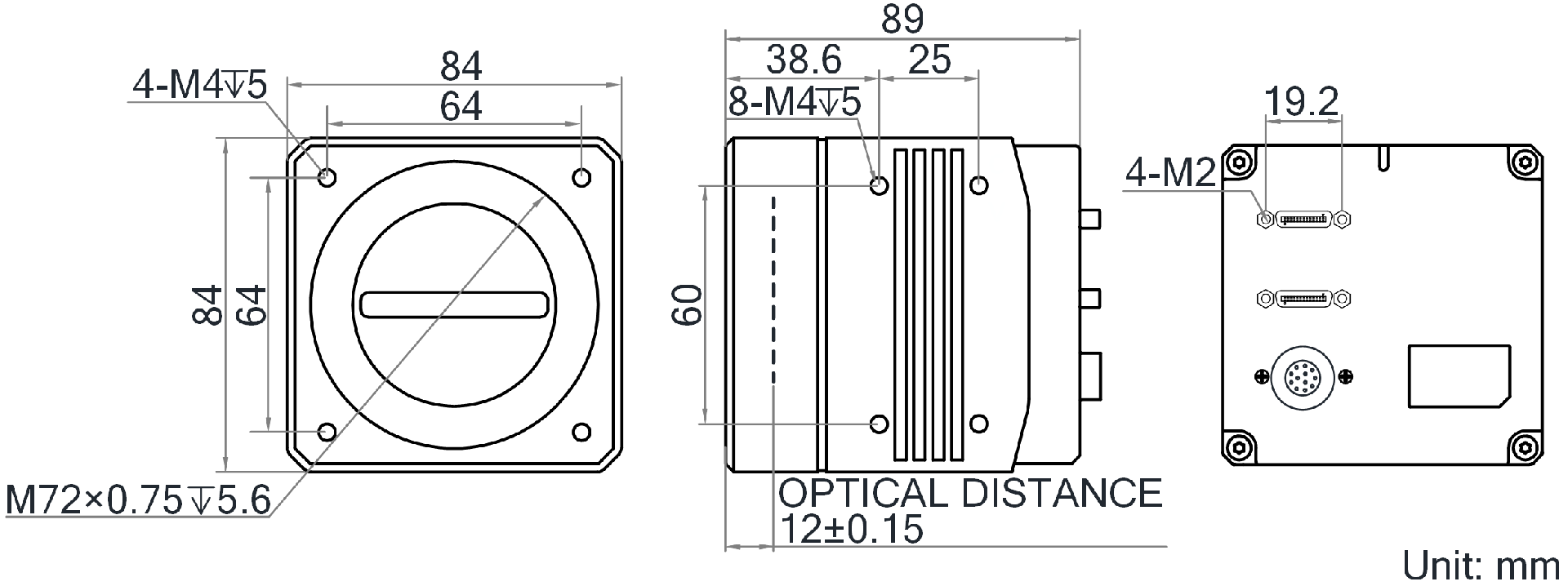

外形尺寸
型號 型號 MV-CL086-91CC-PRO 名稱 8K pro Camera Link線陣相機，5μm像元，彩色 性能 傳感器類型 CMOS 像元尺寸 5μm 分辨率 8192 × 12 成像模式 支持1-line/2-TDI/4-TDI 最大行頻 10 kHz（Base），20 kHz（Medium），34 kHz（80-bit） 配置模式 Base， Medium，80-bit 通道模式 1 × 1， 1 × 2，1 × 4， 1 × 10 通道數 1/2/4/10 Taps 像素時鐘 40 MHz，66 MHz，80 MHz，85 MHz 動態范圍 62 dB 信噪比 42 dB 增益 支持1.2倍/2.7倍/4.6倍 曝光時間 3 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光；支持固定曝光時間、脈沖寬度控制曝光時間 黑白/彩色 彩色 像素格式 RGB，Mono 8/10 Binning 支持 1 × 1， 1 × 2， 1 × 4， 2 × 1， 2 × 2， 2 × 4， 4 × 1， 4 × 2， 4 × 4 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 Camera Link 數字I/O 12-pin P10接頭提供供電和I/O：4路雙向可支配I/O（Line 0/1/3/4），支持差分和單端IO信號；Camera Link提供IO（CC1/CC2/CC3/CC4） 供電 24 VDC 典型功耗 20.5 W@24V DC 結構 鏡頭接口 M72*0.75，法蘭后焦 12 mm；可通過轉接環轉接至 F口鏡頭 外形尺寸 84 mm × 84 mm × 89 mm 重量 約900 g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度-20 ~ 60℃，儲藏溫度-30 ~ 80℃ 濕度 5%~90%RH無冷凝 一般規范 軟件 MVS 及符合 Camera Link 協議的采集卡控制軟件 操作系統 Windows 7/10 32/64 bits 協議/標準 Camera Link V2.0， GenICam 認證 CE， FCC， RoHS， KC
