界面程序概覽
-

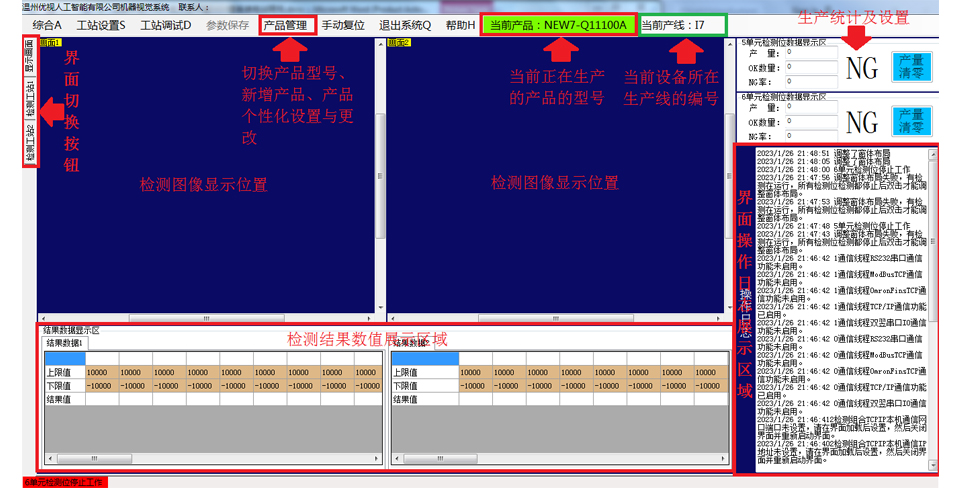

1.1 界面程序概覽 每臺工控機只能安裝一套視覺檢測系統軟件。軟件界面程序啟動后,其界面顯示如下圖:在右上角的“生產統計及設置”區域中,從上到下依次排列“檢測工位 1 數據顯示區”、 “檢測工位 2 數據顯示區”、……。其中, “數據顯示區”的數量等于該軟件預先設置的檢 測工位的數量;“檢測工位 1”、“檢測工位 2”……可由檢測工位的名稱替代,可以在“產品 管理”彈出的對話框中修改名稱。 在左下角的“檢測結果數據展示區”內,可以查看當前生產的產品的實測結果值、上下 限、每一項數據對應的 NG 產品數量和 NG 率以及數據補償值設置、上下限設置、其它參數 設置。其中,“結果數據”選項卡的數量等于該軟件預先設置的檢測工位的數量。 我們對界面的所有操作,都將展示在“操作日志展示區域”中,同時記錄并保存到以“l(fā)og+ 日期”命名的“.txt”格式的文檔中。 鼠標左鍵單擊“界面切換按鈕”中的任意按鈕,可以切換展示的內容。如下圖為“檢測 工站”界面展示的內容:檢測工站操作區用于輔助調試。界面程序中的某檢測位(或“檢測工站”)處于運行狀 態時,該檢測位的“相機操作區”中出現“停止”按鈕,并且按鈕背景為綠色。該檢測位被 關閉時,該檢測位的“相機操作區”中出現“運行”按鈕,并且按鈕背景為紅色。
查看詳情
通信線程、檢測位、承座組合與相機編號的關系
-
一條通信線程對應一組承座組合。但多條通信線程可以共用一組承座組合。一條通信線程可以包含一個檢測位,也可以包含多個檢測位。當機器視覺系統的一臺工控機與多臺 PLC 通信實現檢測功能時 ,可以設置每條通信線程對應一臺 PLC。當一臺工控機與一臺 PLC 通信,并且一臺 PLC 控制多個檢測位時,可以設置一條通信線程包含多個檢測位。一個檢測位可以包含一個相機,也可以包含多個相機。當兩個相機拍照有前后順序且共用一套 Vpp 程序時,可以設置一個檢測位包含多個相機
查看詳情
“權限”菜單
-

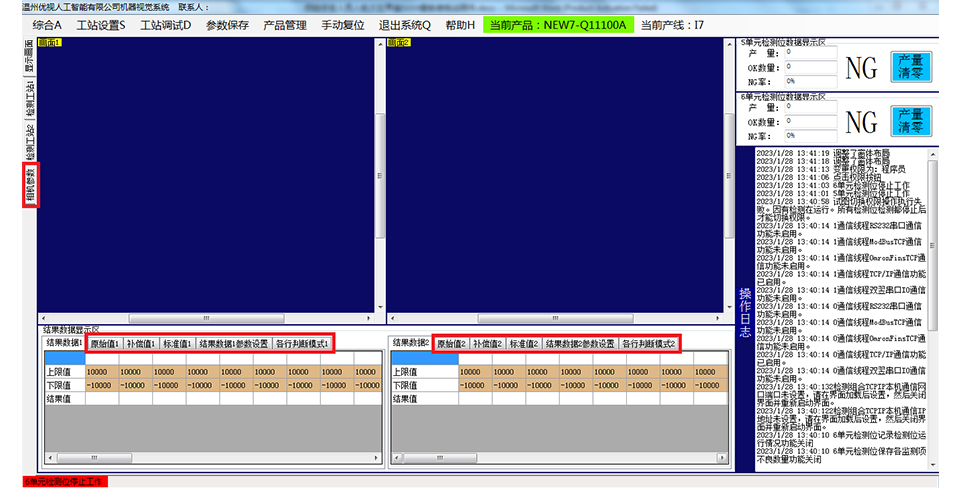

鼠標光標移動到菜單欄的“綜合”菜單并左鍵單擊,彈出下拉菜單,其中包含“權限”、 “相機參數設置”、“圖像顯示設置”、“通信記錄”、“數據和圖像保存路徑”、“顯示操作記錄” 選項。鼠標左鍵單擊其中任意選項可實現對應的功能。1.3.1 “權限”菜單 1、登陸權限。鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊“權限 W”菜單, 彈出“權限”對話框界面。在“用戶名”后面選擇合適的用戶名,然后輸入密碼,并單擊“登 錄”按鈕,可登錄并獲得對應的權限。程序員的**登錄密碼為“003790”,管理員的** 登錄密碼為“123456”。操作員權限無密碼。 2、修改密碼。權限登錄成功后,可以修改密碼。在“新密碼:”后面輸入新密碼,在“再 輸一次:”后面再次輸入新密碼,然后單擊“更改密碼”,可修改密碼。 登錄權限后,單擊“關閉”按鈕,關閉“權限”對話框界面,但主界面中仍然保留登錄 的權限狀態。單擊“注銷”按鈕退出權限,權限切換為“操作員”。登錄權限后,在“權限”對話框界面中選擇用戶名為“操作員”,然后單擊“登錄”按 鈕,可以將權限切換為“操作員”。 3、程序員權限登錄后,軟件界面將發生變化,如下圖,界面中會增加“相機參數”選 項卡,在“結果數據顯示區”中,每個檢測位都會增加“原始值”、“補償值”、“標準值”、 “結果數據參數設置”、“各行判斷模式”選項卡??蓡螕舾鬟x項卡進行參數設置。4、注意:在登錄“管理員”或“程序員”權限前,必須先停止所有檢測位檢測,否則 在點擊“權限”菜單時將彈出如下提示對話框:1.3.2 “相機參數設置”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單,以“程序員” 權限登錄后,鼠標左鍵單擊“相機參數設置”菜單,將彈出相機參數頁面,可以設置相關參 數。 注意:必須登錄“程序員”權限才能使用該功能,否則,點擊“相機參數設置”菜單無 法顯示相機參數頁面,但會彈出如下對話框提示: 1.3.3 “圖像顯示設置”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單,鼠標左鍵單擊 “圖像顯示設置”菜單,彈出如下對話框: 這套視覺檢測系統軟件控制多少套相機,對話框中就包含多少套“相機…使用的圖像顯 示控件”。每個相機分別執行多少次拍照,該相機對應的“…使用的圖像顯示控件”區域中 就包含多少組“相機...第…次拍照”。“顯示畫面”頁中包含多少個圖像顯示位置,每個“相 機...第…次拍照”區域中就包含多少個“畫面…”單選控件。 如果要設置某相機第 n 次拍照的圖像顯示在“畫面 1”所在的位置,可以在該相機第 n 次拍照對應的“相機...第…次拍照”區域中選擇“畫面 1”,如果要將這次拍照的圖像顯示在“畫面 2”所在的位置,可以選擇“畫面 2”。 1.3.4 “通信記錄”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊“權限 W”菜單,鼠標左鍵單擊“通 信記錄”菜單,彈出如下子菜單:這套界面程序包含多少條通信線程,在“通信記錄”菜單的**級下拉子菜單中就包含 多少個選項,其中“通信 1 通信記錄”對應 1 號通信線程,“通信 2 通信記錄”對應 2 號通 信線程。 每個“…通信記錄”菜單的下拉子菜單中包含兩個選項。鼠標左鍵單擊“顯示通信記錄”, 則勾選或取消勾選該菜單選項。當勾選“顯示通信記錄”時,將在顯示操作日志的區域顯示 這條通信線程的“…交互記錄”及其右側的文本框,同時隱藏“操作日志”及其右側的文本 框(如下圖所示),否則不顯示“…交互記錄”及其右側的文本框。當勾選“記錄通信交互 信號”菜單選項時,將在這條通信線程對應的通信記錄文本框中記錄通信交互信號,并且將 通信交互信號寫入這條通信線程對應的日志文件中保存。當點擊并勾選某通信線程的“顯示通信記錄”選項后,再次點擊取消勾選,該通信線程 對應的“…交互記錄”及其右側的文本框?qū)⒈浑[藏。當所有通信線程的“…交互記錄”及其右側的文本框都處于隱藏狀態時,界面如下:該功能可用于輔助通信調試,或者輔助排查問題。 1.3.5 “數據和圖像保存路徑”菜單 當我們在“工站設置 S”菜單的下拉子菜單中設置保存圖像或保存數據時,默認情況下, 數據和圖像會被保存在“D:\”相應的文件夾中。 我們也可以修改路徑。鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W” 菜單,鼠標左鍵單擊 “數據和圖像保存路徑”菜單,彈出如下所示的對話框,我們可以選 擇數據和圖像的保存路徑。1.3.6 “顯示操作記錄”菜單 鼠標左鍵單擊“綜合 A”菜單并在下拉子菜單中單擊 “權限 W”菜單,默認情況下, “顯示操作記錄”菜單處于勾選狀態。鼠標左鍵單擊并取消勾選“顯示操作記錄”菜單,將 隱藏“操作日志”及其右側的文本框。界面如下:
查看詳情
